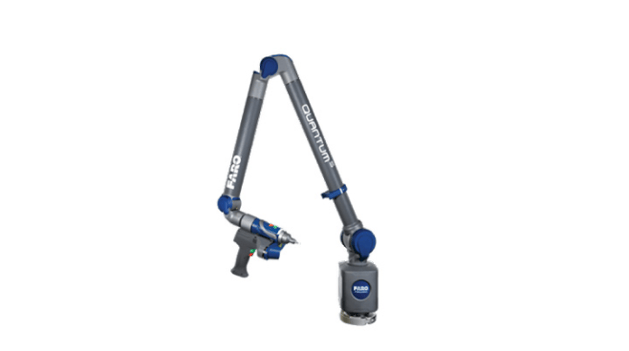

Ramię pomiarowe FARO QUANTUM MAX

Najbardziej dokładna generacja przenośnych ramion pomiarowych w historii FARO. Precyzyjny pomiar 3D może być wykonywany w dowolnych warunkach, tam gdzie potrzebna jest szybka i wiarygodna kontrola jakości.



Nowy standard dla ramion FARO QUANTUM MAX

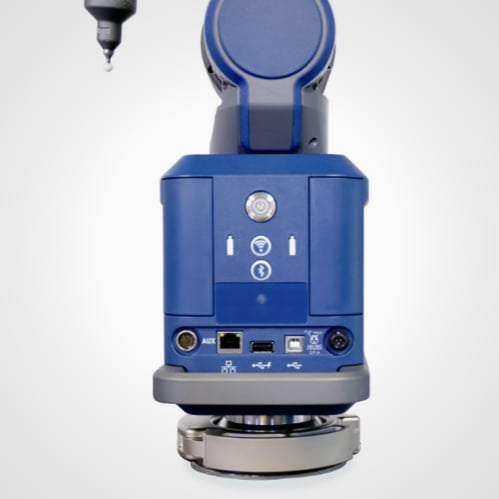

Najnowsza generacja ramion pomiarowych FARO QUANTUM MAX wyznacza nowy standard dla ramion pomiarowych. Jest  to najdokładniejsza i najlżejsza seria ramion przenośnych w historii FARO. Ergonomiczna konstrukcja urządzenia oparta o wbudowaną przeciwwagę oraz technologię dodatkowej 8 osi jest unikalnym rozwiązaniem na rynku. Każdy system ma możliwość pracy w klasycznej konfiguracji z sondą stykową oraz równolegle ze skanerem światła niebieskiego.

Cechy
kluczowe
01.

Rozmiar ramienia od  2.0m do 4.0m i dokładność od 0,024mm

02.

Wszechstronność zastosowań

03.

Sonda mocowana w 2 gniazdach wraz z automatycznym rozpoznawaniem sondy

04.

Wbudowania przeciwwaga umożliwiająca pracę jedną ręką - patent FARO

05.

Uchwyt ołówkowy oraz pistoletowy (zdejmowana rękojeść)

06.

Wbudowana kompensacja temperatury oparta na 7 czujnikach temperatury na każdym z enkoderów oraz czujnikach przy podstawie ramienia oraz sondzie pomiarowej - patent FARO

07.

Możliwość pracy na 2 bateriach co zapewnia ciągłość pracy bez konieczności podłączania ramienia do sieci

08.

Kalibracja zgodnie z normą ISO 10360-12

Ramię pomiarowe FARO QUANTUM MAX

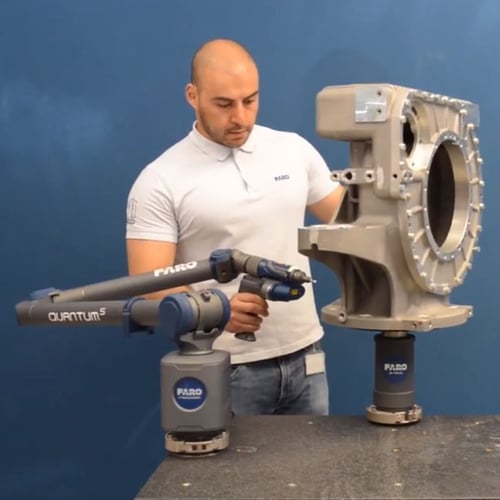

Dlaczego warto posiadać ramię 8-osiowe?


Każde ramię z najnowszej serii FARO QUANTUM MAX posiada możliwość rozbudowania do konfiguracji 8-osiowej poprzez zastosowanie dodatkowo stołu obrotowego z wbudowanym ósmym  enkoderem.

Rozwiązanie to zdecydowanie usprawnia proces kontroli jakości i znacząco skraca czas inspekcji. Uniwersalny stół obrotowy wyposażony został w dodatkowe otwory zapewniające precyzyjne i powtarzalne zamocowanie detalu podczas pomiaru.

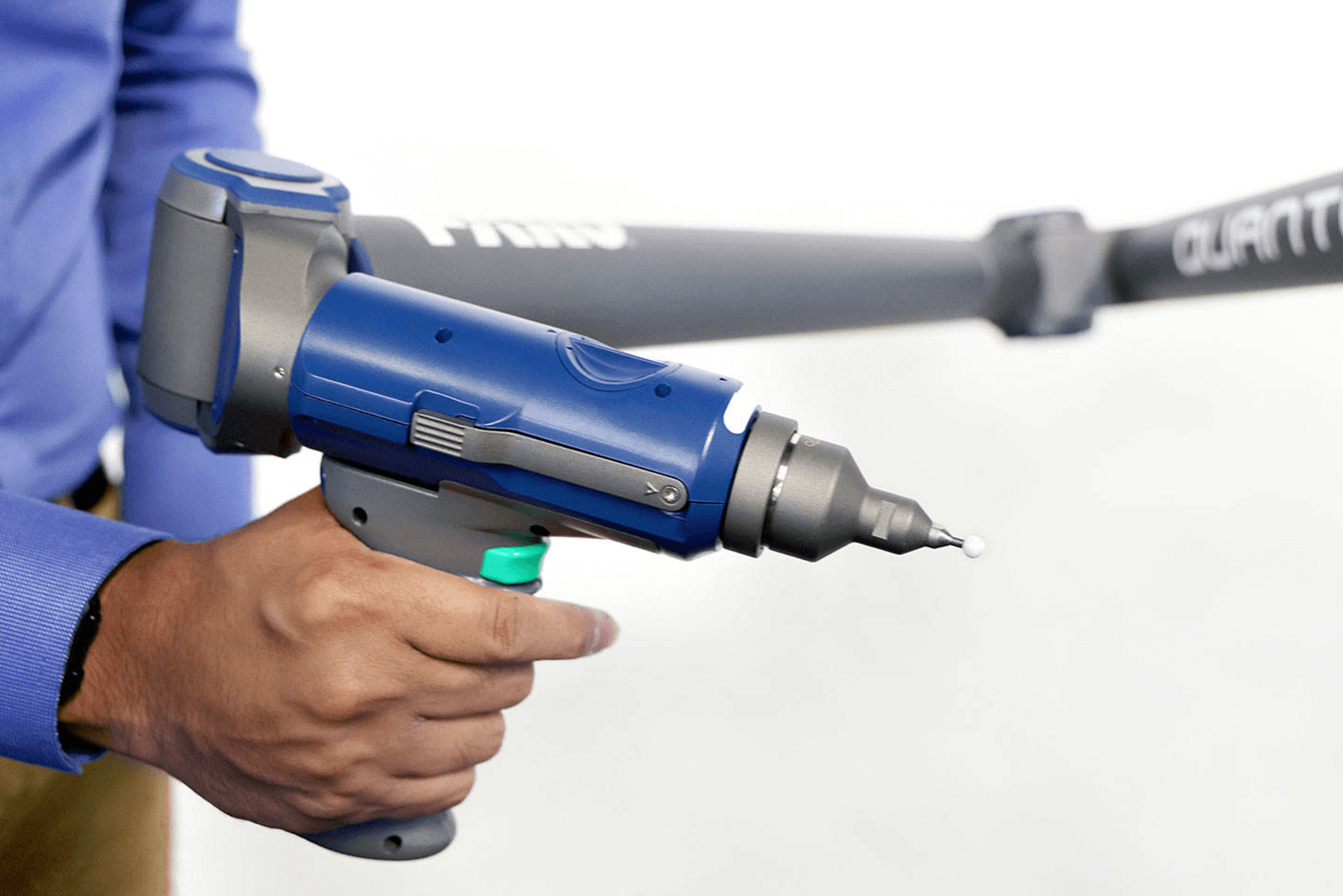

portfolio-1

Jakie są korzyści z zasotowania FARO QUANTUM MAX?

  • Zwiększenie wydajności poprzez szybsze rozwiązywanie problemów i analizę przyczyn źródłowych
  • Złożone inspekcje 3D i automatyczne raporty pomagają operatorom zlokalizować defekty
  • Wyższe tempo produkcji i skrócony czas przestoju na weryfikację przekładają się na większą przepustowość
  • Uniwersalność otoczenia pomiaru- ramię dostosowane jest do pracy zarówno w laboratorium, jak i w warunkach produkcyjnych
  • Szybsze generowanie przychodów dzięki wcześniejszemu wprowadzeniu produktów na rynek oraz ograniczenie modyfikacji i przestojów

  • Dostarczanie produktów o wyższej jakości sprawia, że Twoi klienci są zadowoleni i będą Cię polecać

faro-quantum
metrolog x4

Uniwersalne oprogramowanie pomiarowe Metrolog X4

Pakiet METROLOG X4 to dedykowane rozwiązanie pomiarowe do obsługi przenośnych laser trackerów FARO. Szereg specjalnie przygotowanych funkcji oraz asystent pomiaru manualnego pozwalają przeprowadzić proces pomiarowy szybko i wydajnie. Automatyczne rozpoznawanie elementów czy okno szybkiego pomiaru mają zapewnić operatorowi urządzenia pełen komfort pracy i pozwolić na sprawne dokonywanie oceny mierzonych elementów. Bardzo wydajne raportowanie pozwala zaprezentować dane pomiarowe w DOWOLNEJ POSTACI graficznej lub tekstowej.

oprogramowanie

Dokładność ramion FAROARM pomiar stykowy* (7-osiowy)

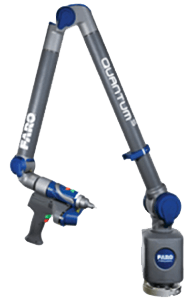

QuantumS Max
7-Osi SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m 0.018mm 0.01mm 0.02mm 0.04mm 0.025mm
2.5m 0.02mm 0.011mm 0.022mm 0.044mm 0.028mm
3.0m 0.032mm 0.016mm 0.032mm 0.074mm 0.05mm
3.5m 0.045mm 0.02mm 0.039mm 0.09mm 0.062mm
4.0m 0.055mm 0.026mm 0.044mm 0.108mm

0.076mm

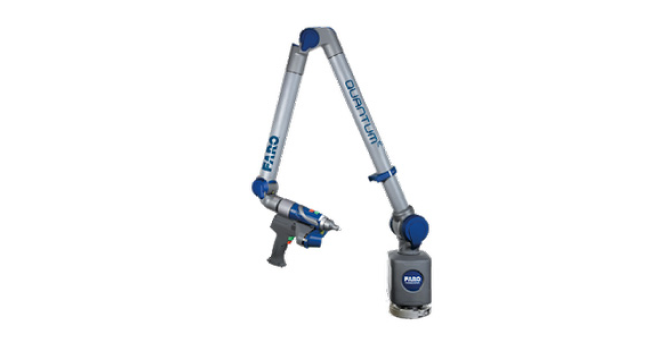

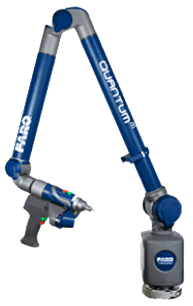

QuantumM Max
7-Osi SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m 0.023mm 0.012mm 0.024mm 0.045mm 0.029mm
2.5m 0.027mm 0.013mm 0.026mm 0.049mm 0.032mm
3.0m 0.042mm 0.02mm 0.036mm 0.08mm 0.054mm
3.5m 0.055mm 0.024mm 0.043mm 0.096mm 0.066mm
4.0m 0.065mm 0.029mm 0.048mm 0.118mm 0.082mm

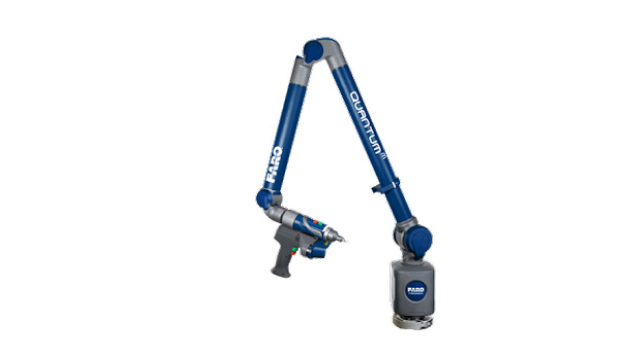

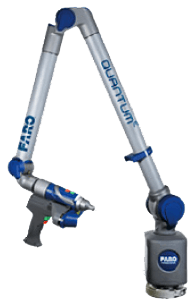

QuantumE Max
7-Osi SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m 0.028mm 0.016mm 0.035mm 0.05mm 0.04mm
2.5m 0.035mm 0.02mm 0.04mm 0.055mm 0.046mm
3.0m 0.055mm 0.028mm 0.051mm 0.088mm 0.066mm
3.5m 0.075mm 0.036mm 0.062mm 0.11mm 0.082mm
4.0m 0.095mm 0.044mm 0.075mm 0.136mm 0.1mm

Dokładność ramion FAROARM pomiar stykowy* (6-osiowy)

QuantumS Max
6-Osi SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m 0.016mm 0.008mm 0.017mm 0.03mm 0.024mm
2.5m 0.018mm 0.009mm 0.018mm 0.032mm 0.026mm
3.0m 0.027mm 0.012mm 0.026mm 0.046mm 0.038mm
3.5m 0.036mm 0.016mm 0.034mm 0.064mm 0.052mm
4.0m 0.045mm 0.02mm 0.038mm 0.078mm

0.063mm



QuantumM Max
6-Osi SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m 0.02mm 0.01mm 0.022mm 0.035mm 0.027mm
2.5m 0.023mm 0.013mm 0.023mm 0.038mm 0.03mm
3.0m 0.034mm 0.016mm 0.032mm 0.052mm 0.042mm
3.5m 0.044mm 0.02mm 0.039mm 0.068mm 0.056mm
4.0m 0.053mm 0.024mm 0.044mm 0.084mm 0.067mm



Wszystkie wartości reprezentują MPE (maksymalny dopuszczalny błąd)

* Pomiar stykowy (FaroArm): Zgodnie z normą ISO 10360-12.

** Pomiar bezstykowy (ScanArm):Zgodnie z  normą ISO 10360-8 załącznik D; zdefiniowany jako LDIA

1 SPAT – Single Point Articulation Test

2 EUNI – Distance Error between two points comparing measured versus nominal values

3 PSIZE – Sphere Probing Size Error comparing measured versus nominal values

4 PFORM – Sphere Probing Form Error

5 LDIA – Sphere Location Diameter Error (Diameter of the spherical zone containing the centers of a sphere measured from multiple orientations)
